BE4060 / BE5070

BE4060 / BE5070概要

アルミ合金をフレームにスクリュー伝動方式を採用した高精度、高安定性卓上型CNC彫刻機です。本機にはCNC駆動システムとソフトを付属、他の同様のCAMソフトも使用可能です。完成品から試作品、生産、木彫り、模型など、様々な業界の要求を可能とする一台です。BE5070は下記素材の加工に適しています アクリル,ABS樹脂,プラスチック,木材,発泡プラスチック,モデリングワックス,発泡スチロール,EVAフォーム,エポキシ,ゴム,軟質金属,PCB,他 彫刻のマスターになる夢を可能とさせます。

  • キャラクター
  • 仕様
  • Video

1. 主軸はブラシレスDCモーター(BLDC)を採用しているためカーボンブラシのメンテナンスが不要。 コンパクトで軽量、高効率で温度上昇が少なく、オーバーロード、オーバーヒート、オーバーボルテージ等からの保護機能があり長寿命のモーターを採用しております。

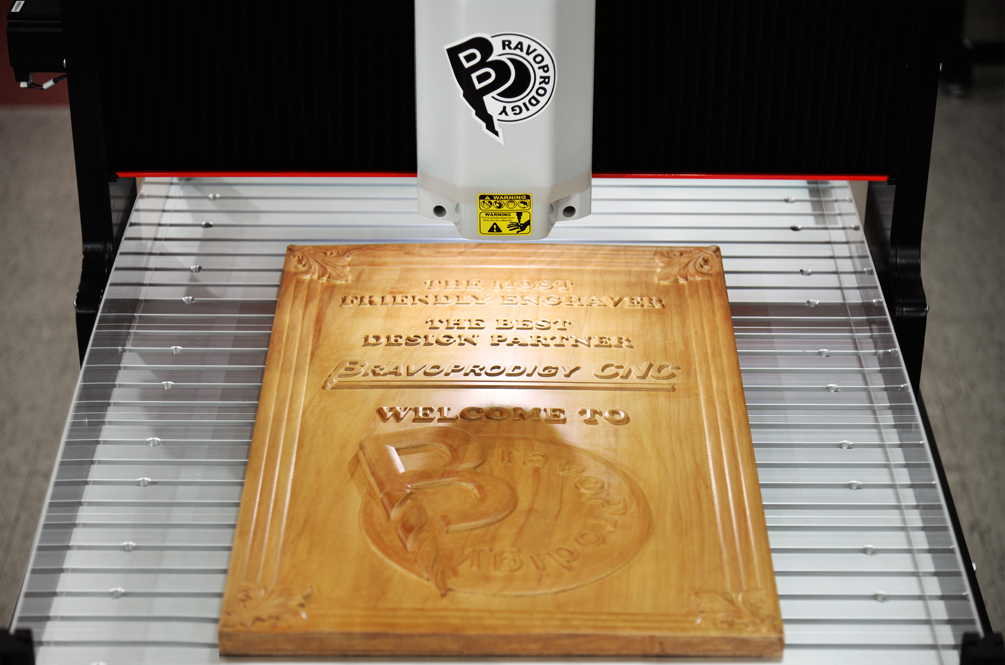

2. LED照明で彫刻作業がしやすくなっております。

1. 本機にはBravoprodigy専用ソフト(EDIT)とCNC制御ソフトを付属しております。

2. USBで接続されたマウス、キーボード、コントローラーでCNCを操作でき彫刻中の
プレビューや操作変更を行えます。CNCの操作は容易に習得できます。

3. 会員になると無料で専門スタッフのサポートとアートギャラリーをご利用になれます。

1. 制御ソフトは互換性が高く、他社のCAMソフトでもご利用になれます。
2. 過去10回の彫刻履歴(ファイル名、彫刻速度、主軸速度、彫刻時間)を記録、参照可能。
3. 主軸の運転時間を見ることができます。
4. 指定場所から彫刻を再開でき、素材や時間のロスを省くことができます。
5. 万が一加工途中で断電しても指定した点から再加工が可能なため材料と時間をロスしません。
6. コントローラーで3軸を移動させ手動で彫刻することも可能です。
7. 素材毎に主軸の回転数を調整でき、最良の切削条件で彫刻できます。

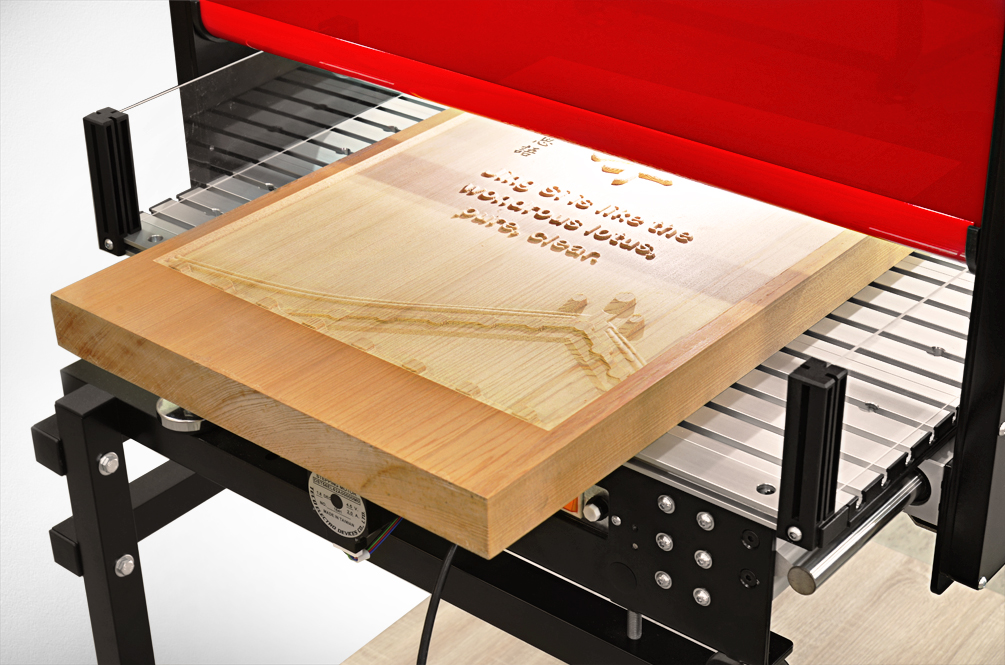

1. オープン式のワークテーブルで長尺物の素材を積載可能です。
2. ER11コレットチャックセットを使用すれば、小径工具も使用可能です。
3. モジュラータイプなので簡単にメンテナンスできます。
4. 安全面を考慮し全てのモーターと電線を機械内部に格納。
5. 大型のガントリー型CNCでアルミ合金をフレームに使用しているため高強度の機体です。
6. オプションで防塵カバーを装着可能。



1. 付属のクランプ(歯形)は高さを変更できるのでどんな高さの材料でも固定できます。
2. 付属のシリコンマットで簡単にアクリルやABSで写真彫刻を始められます。
3. 付属のコントローラーで簡単に3軸を移動させ加工の原点をセットできます。
4. 機器とはUSBケーブルでお持ちのパソコンと簡単に接続できます。



1. 3軸は各々リミットスイッチが有り、互いに干渉しないようになっています。
2. 基板と機器の損壊防止のための保護メカニズム(ショートサーキット、過負荷防止、電源供給、ヒューズ)を装備。
3. CE及びCUL認証取得済み。


機種名 BE5070
テーブルサイズ X 663 x Y 900 mm (26 × 35.5 inches)
最大積載荷重 Max. 20 kgs (44.1 lbs)
ワークサイズ X 510 x Y 760 x Z 100 mm (20 × 30 × 4 inches)
最大彫刻速度 2500 mm/min ( 98 inch/min )
被削材 ラスチック(ABS、アクリル)木、発泡スチロール、ワックス、Epoxy tooling Board...。
ソフトウェア解像度 0.02 mm (0.001 inch)
繰り返し位置決め精度 0.02 mm (0.001 inch)
主軸モーター 200W ブラシレスDCモーター
(オプションの: 350W)
主軸速度

20,000 RPM

工具外径

ER11 Collet
3 mm
4 mm
6 mm

インターフェース USB 2.0
電源 100~120V 50/60HZ;  200~240V 50/60HZ
消費電力 4.8 A
(350W: 6.8 A)
2.8 A
(350W: 3.4 A)
騒音レベル 待機状態 39.6 dB(A)
無積載運転 66 dB(A)以下
機器寸法(LxWxH)

815 x 990 x 560 mm
(32 × 39 × 22 inches)

重量(N/W) 71.5 kgs (150 lbs)
動作環境 温度 5~40°C (41~104°F) 湿度 35~80%
